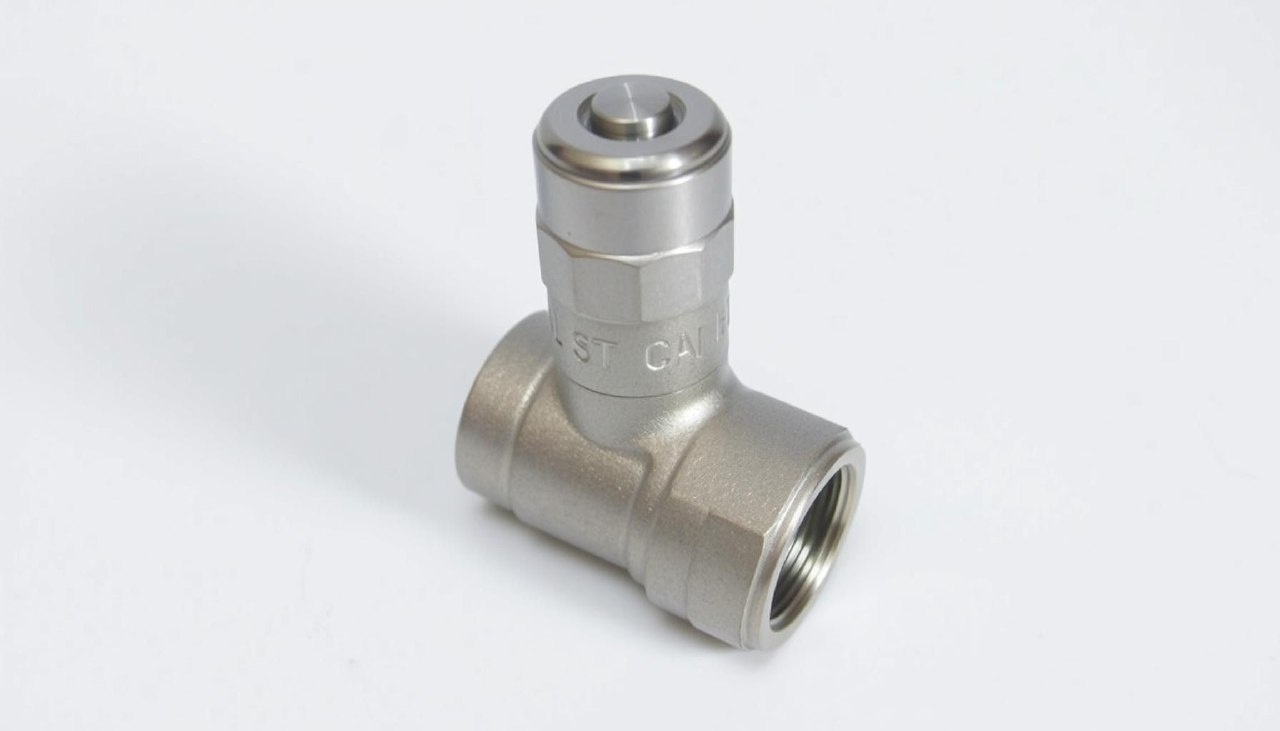

Калькулятор расчета пропускной способности предохранительных клапанов и регуляторов давления
Правильный расчёт пропускной способности предохранительных клапанов и регуляторов давления — один из ключевых факторов, определяющих безопасность, надёжность и энергоэффективность промышленных систем. Недостаточная пропускная способность может привести к аварийному повышению давления и разрушению оборудования, а избыточная — к нестабильной работе, шуму, вибрации и неоправданным затратам.
В этой статье разберём:
- Что такое пропускная способность и как она влияет на безопасность.
- Какие нормативные документы регламентируют расчёт.
- Формулы для газов, жидкостей и пара.
- Как правильно выбрать клапан по пропускной способности.
- Как онлайн-калькулятор помогает избежать ошибок.
1. Что такое пропускная способность
Пропускная способность (расходная характеристика) — это максимальный объём или масса рабочей среды (жидкости, газа, пара), которую устройство (предохранительный клапан, регулятор давления) способно пропустить в единицу времени при заданных условиях без нарушения функциональности и безопасности.
Основные единицы измерения:
- Объёмный расход — м³/ч, л/мин, галлон/мин.
- Массовый расход — кг/ч, т/ч.
Для предохранительных клапанов пропускная способность определяет, сможет ли клапан сбросить избыточное давление достаточно быстро, чтобы не допустить превышения допустимого давления в защищаемом оборудовании. Для регуляторов давления — обеспечит ли он требуемый расход при заданном перепаде давления.
2. Нормативная база: стандарты и правила
В Российской Федерации расчёт и выбор предохранительных клапанов и регуляторов давления регламентируется рядом документов:
- ГОСТ 12.2.085-2017 — Арматура трубопроводная. Клапаны предохранительные. Общие технические требования безопасности.
- ГОСТ Р 53672-2009 — Арматура трубопроводная. Клапаны предохранительные прямого действия. Общие технические условия.
- ПБ 03-583-03 — Правила устройства и безопасной эксплуатации сосудов, работающих под давлением.
- ТР ТС 032/2013 — Технический регламент Таможенного союза «О безопасности оборудования, работающего под избыточным давлением».
- ГОСТ 24856-2014 — Арматура трубопроводная промышленная. Общие технические условия.
Ключевые требования:
- Пропускная способность предохранительного клапана должна быть не менее максимального расхода среды, который может возникнуть в защищаемой системе.
- Расчёт проводится для условий, близких к критическим (для газов и пара — с учётом критического перепада давления).
- Клапан должен быть выбран так, чтобы его пропускная способность обеспечивала срабатывание без превышения давления более чем на 10–15% от установленного (в зависимости от типа).
3. Формулы для расчёта пропускной способности
3.1. Для жидких сред (несжимаемая жидкость)
Пропускная способность предохранительного клапана для жидкости рассчитывается по формуле:
где:
Q — объёмный расход, м³/ч;
Kv — коэффициент пропускной способности клапана, м³/ч / бар¹/²;
ΔP — перепад давления на клапане, бар;
ρ — плотность жидкости, кг/м³.
Для предохранительных клапанов важно учитывать, что перепад давления принимается как разность между давлением срабатывания и противодавлением на выходе.
3.2. Для газов и пара (сжимаемые среды)
Расчёт значительно сложнее из-за изменения плотности и возможного достижения критического режима течения. Основная формула для массового расхода:
где:
G — массовый расход, кг/ч;
Kv — коэффициент пропускной способности, м³/ч / бар¹/²;
P₁ — абсолютное давление перед клапаном, бар;
ε — коэффициент расширения (зависит от отношения перепада давления к P₁ и показателя адиабаты газа);
ρ₀ — плотность газа при нормальных условиях, кг/м³;
T₁ — температура газа на входе, К;
Z — коэффициент сжимаемости (для идеальных газов = 1).
При критическом перепаде давления (когда скорость потока в седле достигает скорости звука) дальнейшее снижение противодавления не увеличивает расход. Критическое отношение давлений для большинства газов составляет около 0,5–0,6.
Упрощённая формула для предварительной оценки (для воздуха, природного газа):
(размерности: G [кг/ч], P₁ [бар абс.], T₁ [К]).
3.3. Для водяного пара
Для насыщенного и перегретого пара применяются специализированные формулы, учитывающие степень перегрева и влажность. Обычно производители предоставляют номограммы или таблицы для своих клапанов.
4. Влияние параметров среды на расчёт
| Параметр | Влияние |
|---|---|
| Тип среды | Для газов и пара требуется учёт сжимаемости и критического перепада; для жидкостей — вязкости (при высокой вязкости снижается пропускная способность). |
| Давление | Чем выше давление, тем выше плотность газа и массовый расход при том же Kv. Для жидкостей давление влияет только через перепад. |
| Температура | Для газов повышение температуры снижает плотность и массовый расход. Для жидкостей — снижает вязкость, что может увеличить пропускную способность. |
| Противодавление | Для предохранительных клапанов противодавление на выходе может снижать пропускную способность, особенно если клапан не сбалансирован. |
| Вязкость | Для жидкостей с вязкостью > 50 сСт требуется вводить поправочный коэффициент FR. |
5. Типичные ошибки при выборе клапанов по пропускной способности
- Выбор клапана по диаметру присоединения, а не по расчётной пропускной способности → клапан может оказаться слишком малым (не сбросит избыток) или слишком большим (будет «тикать», работать нестабильно).
- Игнорирование противодавления — для предохранительных клапанов, установленных на линиях с общим коллектором, противодавление может снизить пропускную способность до 30–50 %.
- Неправильный учёт среды — использование формул для жидкости при расчёте газового клапана приводит к грубой ошибке.
- Отсутствие запаса по производительности — предохранительный клапан должен иметь пропускную способность не менее максимально возможного расхода среды в аварийной ситуации (часто принимается запас 10–15 %).
- Неучёт режима течения — для газов и пара, если перепад превышает критический, дальнейшее увеличение противодавления не влияет на расход, но многие инженеры продолжают использовать докритические формулы.
6. Методика расчёта с использованием онлайн-калькулятора
Онлайн-калькулятор пропускной способности — это инструмент, который автоматизирует сложные вычисления, минимизирует риск ошибок и позволяет быстро подобрать оборудование.
6.1. Какие данные нужно ввести
- Тип среды — жидкость, газ, пар.
- Параметры среды:
- давление на входе (избыточное или абсолютное);
- противодавление (на выходе);
- температура;
- плотность (для жидкостей);
- для газов — молекулярная масса или относительная плотность по воздуху;
- для пара — степень перегрева или сухости.
- Требуемый расход (массовый или объёмный) — максимальный для аварийного режима.
- Тип клапана (прямого действия, пилотный, сбалансированный и т.п.) — для учёта поправок.
6.2. Алгоритм расчёта в калькуляторе
- Калькулятор определяет режим течения (докритический/критический) по отношению давлений.
- Вычисляет необходимый коэффициент Kv (или площадь седла) по формулам, соответствующим среде.
- Предлагает ближайший типоразмер клапана из доступной номенклатуры.
- Выдаёт результат в виде отчёта с запасом по пропускной способности.
6.3. Преимущества использования специализированного онлайн-калькулятора
| Преимущество | Пояснение |
|---|---|
| Скорость | Расчёт занимает минуты вместо часов ручных вычислений и проверок. |
| Точность | Исключаются арифметические ошибки, автоматически учитываются коэффициенты (расширения, сжимаемости, критических режимов). |
| Актуализация | Калькулятор может быть настроен на актуальные нормативные требования (ГОСТ, ТР ТС). |
| Сравнение вариантов | Позволяет быстро сравнить несколько типоразмеров или типов клапанов. |
| Документирование | Результат можно сохранить в виде отчёта для проектной документации. |
7. Почему не стоит полагаться только на ручной расчёт
Ручной расчёт пропускной способности, особенно для газов и пара, требует учёта:
- коэффициента сжимаемости Z;
- показателя адиабаты κ;
- критического отношения давлений;
- поправок на противодавление.
Даже опытный инженер может ошибиться в выборе формулы или неверно определить режим течения. Онлайн-калькулятор, разработанный с учётом актуальных стандартов (ГОСТ, IEC, API), снижает эти риски.
Однако калькулятор — это инструмент, а не замена инженерной экспертизы. Он даёт предварительный подбор, но окончательное решение должно приниматься с учётом конкретных условий эксплуатации, требований надзорных органов и наличия сертифицированных клапанов.
8. Экспертная поддержка при выборе предохранительных клапанов и регуляторов
Компания Астоми предлагает не только онлайн-калькулятор расчёта пропускной способности, но и полное сопровождение при подборе оборудования:
- Консультации по выбору типа клапана (предохранительный, регулятор, перепускной).
- Расчёт с учётом требований ТР ТС 032/2013, ГОСТ, ПБ.
- Подбор клапанов для агрессивных, криогенных, высокотемпературных сред.
- Поставка сертифицированной арматуры с паспортными данными по пропускной способности.
Бесплатная техническая консультация
📞 +7 (495) 128-71-68
✉️ mail@astomi.ru
Онлайн-калькулятор доступен на нашем сайте — быстрый и точный расчёт пропускной способности для любых сред.
