Трубные фитинги

Выбор и применение фитингов из нержавеющей стали

Фитинги это соединительные элементы, которые образуют единую систему из отдельных труб. Они различаются по конфигурации в зависимости от своей задачи в трубопроводе. К основным типам относятся: уголки, штуцеры, футорки, с переходами на резьбу и другие переходники или адаптеры, которые присоединяют между собой различные элементы гидравлических систем. Эти компоненты критически важны для создания надёжных контуров в промышленных системах высокого давления. Существует большое количество стандартов трубных соединителей, использующихся в различных отраслях промышленности — от энергетики и судостроения до фармацевтики и микроэлектроники. При выборе запорно-регулирующей арматуры решающими факторами являются: давление рабочей среды, температура, а также требования к чистоте и герметичности.

Формы фитингов

• Уголки и отводы – меняют направление потока среды.
• Коллекторы и тройники – делают ответвление от главной трубы.

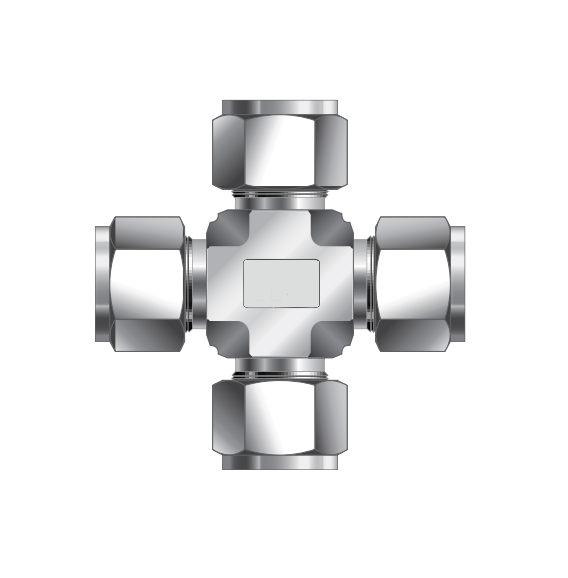

• Крестовины – разделяют направление потока.
• Муфты – соединяют трубы с одним и тем же диаметром, благодаря внутренней резьбе и обжимным кольцам и фитингам. Существуют проходные муфты позволяющие соединять и одновременно фиксировать трубопровод на стене или панели. Для соединения трубопроводов разных диаметров разработаны специальные переходные муфты.
• Ниппели – Используются для герметичного соединения элементов с внутренней резьбой (например, двух муфт) между собой.
• Переходники – Решают задачу стыковки трубопроводных элементов с разными диаметрами или типами присоединения (резьба/сварка).

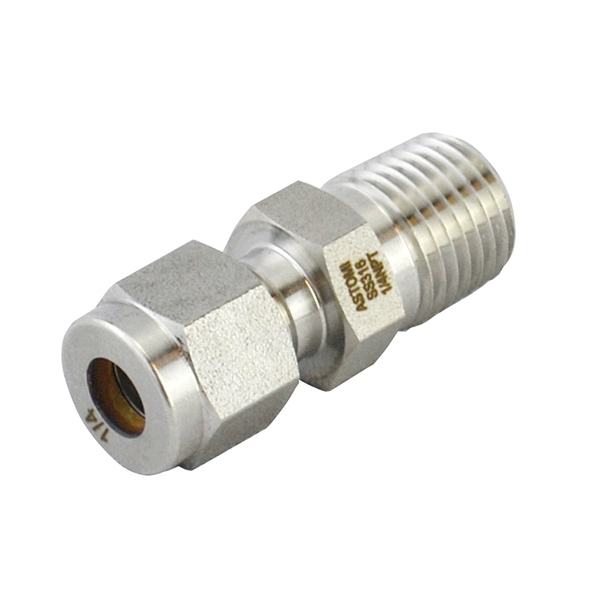

• Штуцеры – Предназначены для перехода с конца трубы на гибкий шланг, для присоединения металлических нержавеющих труб к промышленному оборудованию (газоанализаторы, пневмораспределители и т.п.) в системах подачи жидкостей и газов.

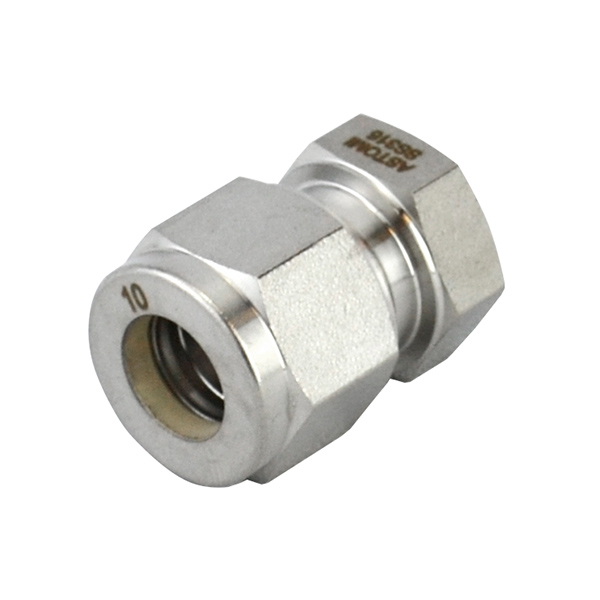

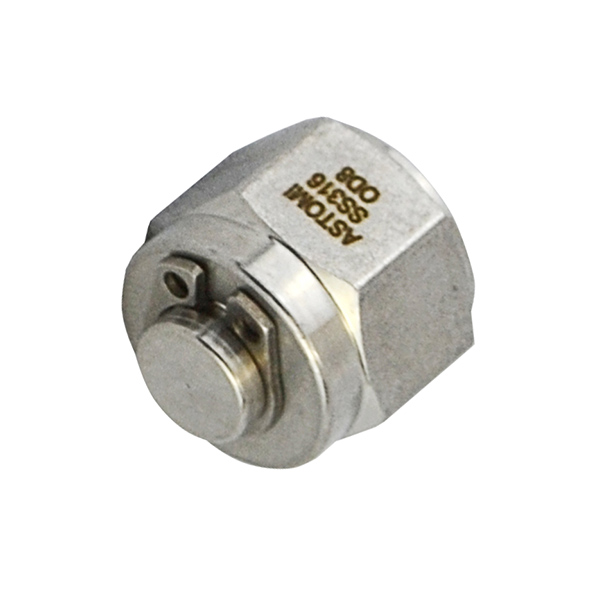

• Заглушки – Герметично закрывают неиспользуемые резьбовые отверстия (порты) уже установленных в оборудовании или на концах трубопровода фитингов, предотвращая утечки.

Материалы изготовления фитингов

В каталоге представлены трубные фитинги, доступные в исполнении из нержавеющей стали (марок AISI 304, 316), латуни, никелированной латуни, углеродистой стали, сплава Монель, Инконель и Хастелой. Выбор материала напрямую зависит от рабочей среды (вода, пар, химические реагенты, масла, газы) и требований к коррозионной стойкости. Прямые фитинги выполняются из холоднокатаного пруткового проката, а фитинги сложной формы — из штампованных заготовок, что обеспечивает высокую прочность и точность.

Трубы и совместимость

Надежность всего соединения зависит не только от фитинга, но и от корректного выбора трубы. Рекомендуется использовать трубы, соответствующие тем же стандартам и классам давления, что и соединительная арматура. Правильный подбор пары «фитинг-труба» — залог долговечности всей системы.

Основные правила монтажа

Соблюдение следующих правил гарантирует корректную работу соединения:

• Совместимость материалов: оборудование должно быть химически инертно по отношению к рабочей среде.
• Учёт рабочих параметров: температура, давление, вибрация и ударные нагрузки должны учитываться при выборе толщины стенки трубы и типа фитинга.
• Соотношение твёрдости: металл трубы должен быть не твёрже, чем материалы, из которых изготовлен фитинг, для обеспечения правильного обжатия и герметизации.
• Качество поверхности: для герметичности соединения поверхность трубы должна быть гладкой, без сварных швов, царапин и отметок.
• Геометрическая точность: трубы с низким допуском по овальности или внешнему диаметру могут не войти в тело фитинга.
• Подготовка: наилучшее качество соединения достигается, когда концы труб ровно обрезаны и арматура подготовлена соответствующим образом.

Фитинги для труб от компании Astomi — это проверенные решения для построения сложных промышленных систем. Наши специалисты помогут подобрать необходимые соединители для трубопроводов, учитывая все параметры вашего проекта.
