Импульсные линии: что это такое и зачем они нужны?

В системах контроля и управления технологическими процессами точность измерения давления напрямую зависит не только от качества датчика или манометра, но и от правильной организации импульсных линий. Эти элементы соединяют точку отбора давления с измерительным прибором, обеспечивая корректную передачу сигнала в условиях высоких температур, агрессивных сред или удалённого расположения оборудования.

В этой статье разберём:

• Что такое импульсные линии и как они работают.
• Как выбрать материал, диаметр и конструкцию в зависимости от среды.
• Какие нормативные документы регламентируют их проектирование и монтаж.
• Как избежать типичных ошибок, влияющих на точность и надёжность.

1. Что такое импульсная линия и зачем она нужна

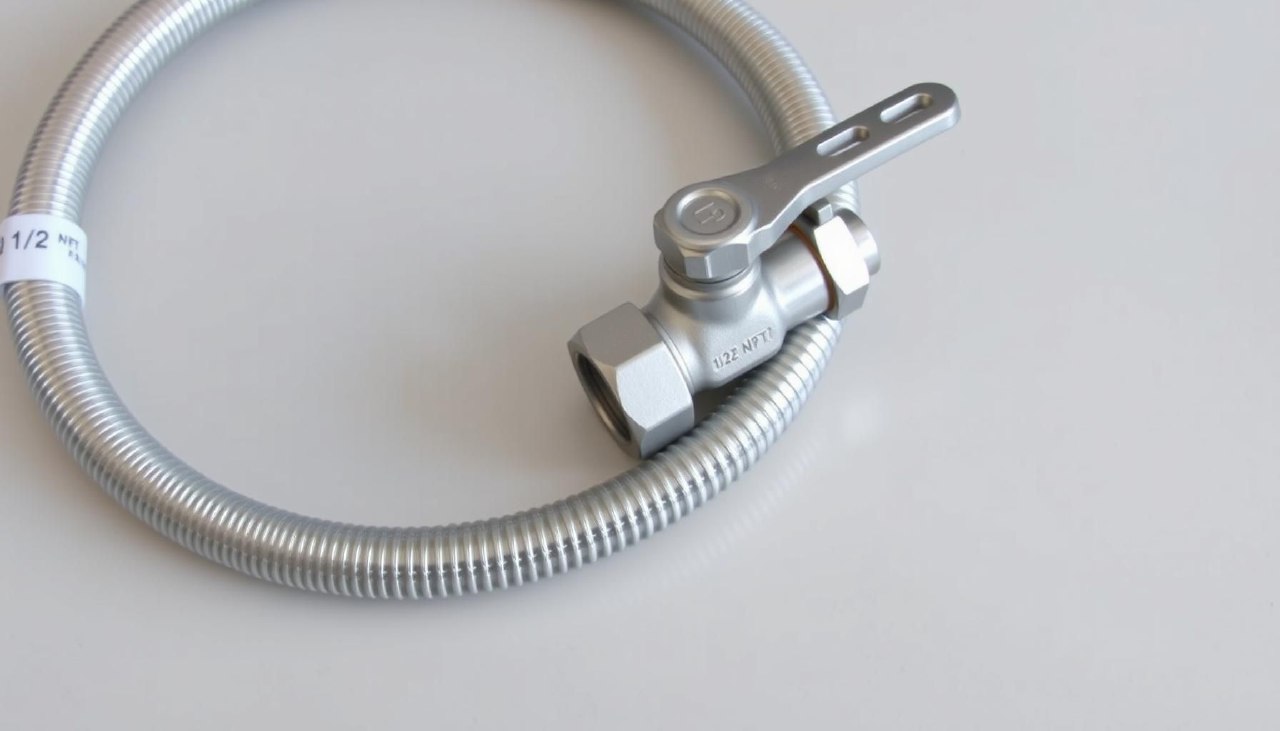

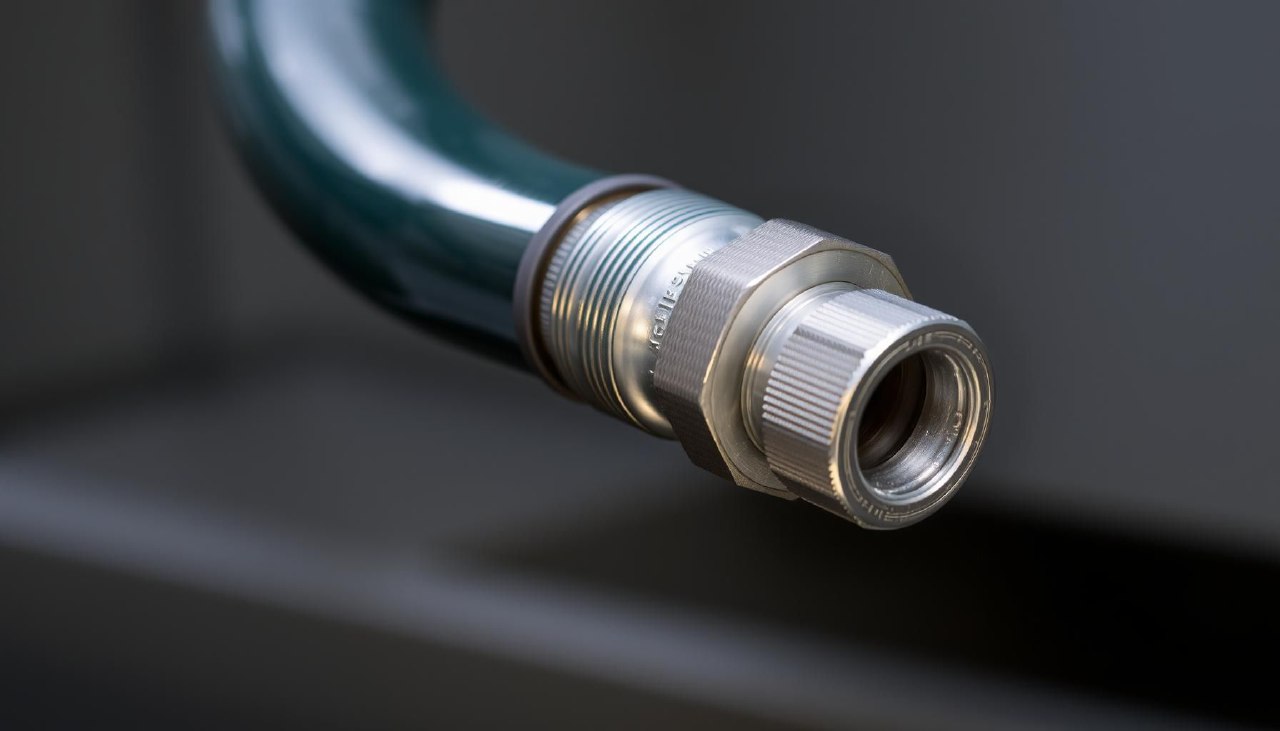

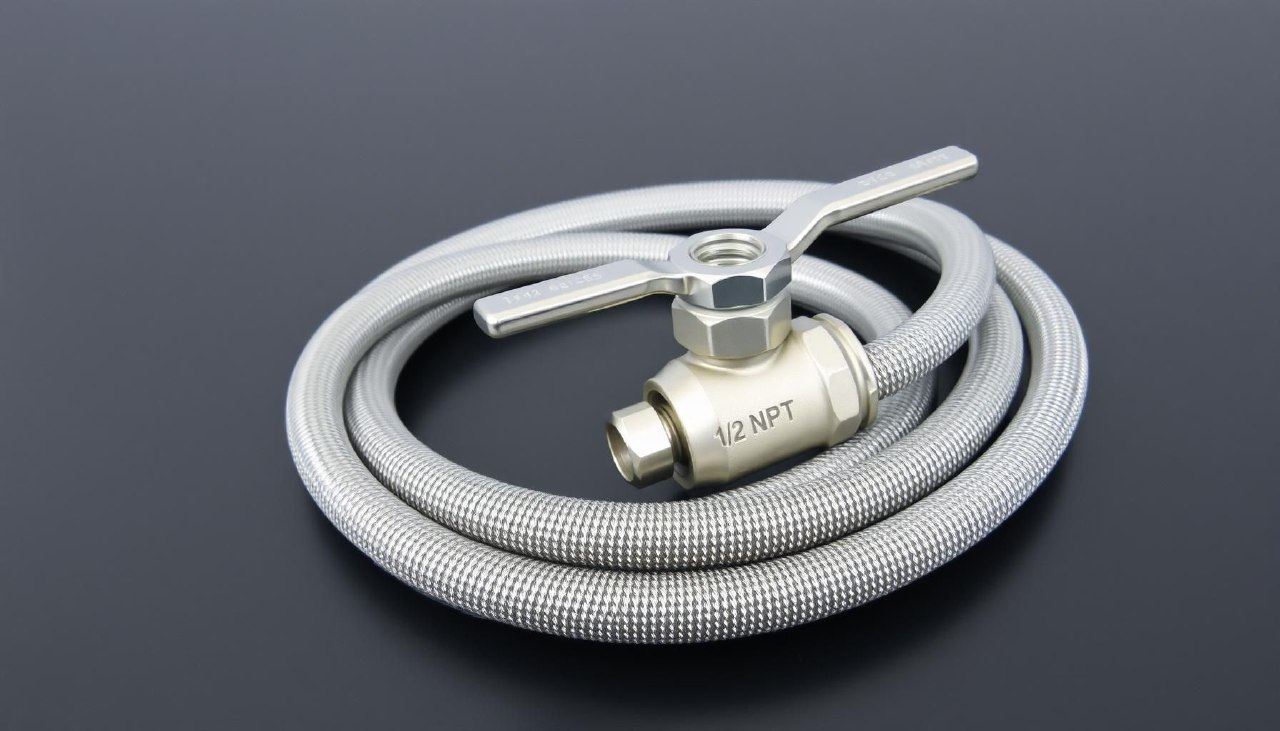

Импульсная линия — это трубопровод малого диаметра (капилляр, трубка, шланг), соединяющий точку отбора давления (технологический трубопровод, аппарат, ёмкость) с измерительным прибором: манометром, датчиком давления, преобразователем.

Основные функции:

• Вынос прибора из зоны высоких температур, вибраций или агрессивной среды в удобное для обслуживания место.
• Защита чувствительного элемента от прямого контакта с агрессивной, абразивной или пульсирующей средой.
• Демпфирование пульсаций давления, если это предусмотрено конструкцией.
• Возможность установки дополнительных устройств (разделительных мембран, клапанов, демпферов).

Таким образом, импульсная линия — не просто соединительный элемент, а важнейший компонент измерительного канала, от которого зависят точность, быстродействие и безопасность системы.

2. Принцип работы импульсной линии

Импульсная линия заполняется передающей средой — жидкостью (масло, глицерин, силиконовая жидкость) или газом (воздух, азот). Давление от технологического процесса воздействует на среду в линии, которая передаёт это давление к чувствительному элементу прибора.

Важно, чтобы среда в линии была несжимаемой (жидкость) для быстрой и точной передачи. Для газообразных сред или в случае, если линия заполнена газом, динамическая погрешность возрастает, а время отклика увеличивается.

Ключевые требования к передающей среде:

• Химическая совместимость с измеряемой средой и материалами линии.
• Стабильность свойств в рабочем диапазоне температур.
• Низкая вязкость для быстрого отклика.
• Отсутствие замерзания в зимних условиях (применяются незамерзающие жидкости или обогрев).

3. Нормативная база: стандарты и правила монтажа

Проектирование, монтаж и эксплуатация импульсных линий регламентируются следующими документами:

• ГОСТ 8.586.5-2005 — Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.
• ГОСТ Р 8.740-2011 — Государственная система обеспечения единства измерений. Измерение давления. Общие требования к импульсным линиям.
• ПБ 03-585-03 — Правила устройства и безопасной эксплуатации технологических трубопроводов (для опасных производственных объектов).
• СП 62.13330.2011 — Газораспределительные системы (при работе с горючими газами).

Ключевые требования из нормативов:

• Импульсные линии должны иметь уклон (не менее 1:10) для удаления конденсата или газовых пробок.
• Материал линий должен соответствовать рабочему давлению, температуре и коррозионной активности среды.
• Для сред, склонных к застыванию или кристаллизации, предусматривается обогрев или продувка.
• Все соединения должны быть герметичными, с применением аттестованных фитингов и уплотнений.

4. Выбор материала импульсной линии

Материал выбирается исходя из химической совместимости, температуры и давления измеряемой среды.

5. Выбор диаметра и длины импульсной линии

Диаметр влияет на гидравлическое сопротивление и динамическую погрешность:

• Слишком малый диаметр → задержка сигнала, возможность забивания, повышенное сопротивление.
• Слишком большой диаметр → увеличенный объём заполняющей жидкости, что замедляет реакцию системы и требует большего времени установления показаний.

Рекомендации:

• Для обычных условий (длина до 10 м) — внутренний диаметр 3–6 мм.
• Для больших расстояний (до 50 м) — до 10–12 мм, но с учётом возможного увеличения времени отклика.
• Для быстрых процессов (пульсирующие давления) — диаметр минимальный, но с обеспечением проходимости.

Длина линии не должна превышать разумных пределов. При длине более 10–15 м возрастает вероятность:

• температурных погрешностей (из-за разности температур среды в линии и технологической среды);
• гидростатической погрешности (разница высот);
• увеличения времени отклика.

6. Особенности монтажа импульсных линий

Правильный монтаж — залог точных и надёжных измерений. Основные правила:

1. Уклон линии. Для жидких сред — уклон не менее 1:10 в сторону точки отбора или прибора (для удаления газа). Для газовых сред — уклон в сторону прибора (для удаления конденсата).
2. Избегать резких изгибов. Минимальный радиус изгиба — не менее 5–8 наружных диаметров. Резкие изгибы создают дополнительные гидравлические сопротивления и могут стать местом накопления отложений.
3. Герметичность соединений. Использовать качественные фитинги (резьбовые, компрессионные, сварные). Для агрессивных и опасных сред предпочтительна сварка.
4. Защита от замерзания. Для линий, работающих на открытом воздухе или в неотапливаемых помещениях, предусматривается: использование незамерзающих жидкостей (пропиленгликоль и др.); электрический или паровой обогрев; теплоизоляция.
5. Разделительные мембраны и демпферы. Если измеряемая среда агрессивна, абразивна или склонна к кристаллизации, устанавливают разделительную мембрану (разделитель сред). Для гашения пульсаций — демпфер (дроссель, капилляр).
6. Маркировка. Все импульсные линии на опасных объектах должны быть промаркированы с указанием среды, направления потока, рабочего давления.

7. Типичные ошибки при проектировании и эксплуатации

8. Особенности применения в различных отраслях

9. Как импульсные линии влияют на точность измерений

Даже прецизионный датчик давления будет выдавать ошибку, если импульсная линия спроектирована неправильно. Основные источники погрешностей:

• Гидростатическая погрешность — возникает из-за разницы высот между точкой отбора и прибором. Величина: ΔP = ρ·g·h. Для воды при перепаде высот 1 м это ~0,1 бар.
• Температурная погрешность — изменение плотности и вязкости передающей жидкости при нагреве/охлаждении.
• Динамическая погрешность — запаздывание сигнала из-за сжимаемости среды в линии, особенно если в линии есть газ.
• Погрешность от засорения — частичное забивание линии приводит к постоянному смещению показаний.

Для минимизации этих погрешностей:

• Применяют передающие жидкости с минимальным температурным коэффициентом расширения.
• Предусматривают продувку линий (для газов) или промывку (для жидкостей).
• Выравнивают высоту прибора и точки отбора, либо вводят поправку.

10. Комплексный подход к оснащению импульсных линий
