Стандарт NACE MR0175/ISO 15156: защита от коррозии

В нефтегазовой отрасли, где оборудование подвергается воздействию агрессивных сред, таких как сероводород (H₂S), обеспечение надежной защиты от коррозии – критически важная задача. Стандарт NACE MR0175/ISO 15156 устанавливает требования к материалам и методам предотвращения сульфидного растрескивания под напряжением (SSC) и других видов коррозии в нефтегазовом оборудовании. Этот стандарт является ключевым документом, который регулирует выбор материалов, проектирование и эксплуатацию оборудования в условиях, где присутствуют коррозионно-активные среды, такие как сероводород, углекислый газ (CO₂) и высокоминерализованные пластовые воды.

Что такое NACE MR0175 и где применяется

NACE MR0175 — международный стандарт, регулирующий выбор материалов для работы в «кислых» средах (sour service), содержащих сероводород. Основная цель — предотвращение сульфидного растрескивания (SSC) и водородного разрушения металла. :contentReference[oaicite:0]{index=0}

• Нефтегазовая отрасль
• Газопереработка
• Химические производства
• Системы высокого давления

Ключевые требования стандарта

• Контроль твёрдости металла (обычно ≤ 22 HRC)
• Ограничение содержания серы и примесей
• Обязательная термообработка
• Контроль сварных соединений
• Подбор материалов под конкретную среду

Область применения NACE MR0175/ISO 15156

Стандарт NACE MR0175/ISO 15156 применяется к широкому спектру оборудования, используемого в добыче, переработке и транспортировке нефти и газа. Это включает в себя трубопроводы, насосы, клапаны, фитинги, компрессоры и другое оборудование, контактирующее с сероводородсодержащими средами. Соблюдение требований NACE MR0175/ISO 15156 – необходимое условие для обеспечения безопасности и надежности работы оборудования в условиях повышенной коррозионной активности.

Особое внимание уделяется оборудованию, работающему в условиях высокого парциального давления сероводорода, так как именно в таких условиях наиболее вероятно возникновение сульфидного растрескивания под напряжением. Это явление может привести к внезапному разрушению металлических конструкций, что чревато серьезными авариями и экологическими катастрофами. Поэтому стандарт NACE MR0175/ISO 15156 является обязательным для соблюдения в большинстве стран, где ведется добыча и переработка нефти и газа.

Основные требования стандарта

NACE MR0175/ISO 15156 устанавливает строгие требования к материалам, используемым в производстве оборудования для нефтегазовой промышленности. Стандарт определяет допустимые пределы содержания серы, фосфора и других элементов, влияющих на стойкость материалов к сульфидному растрескиванию. Кроме того, NACE MR0175 регламентирует методы испытаний материалов на коррозионную стойкость, включая испытания на SSC, коррозионную усталость и водородное охрупчивание.

Одним из ключевых аспектов стандарта является классификация материалов по их устойчивости к коррозии в различных условиях эксплуатации. Например, для оборудования, работающего в средах с высоким содержанием сероводорода, рекомендуется использовать специальные сплавы, такие как дуплексные и супердуплексные нержавеющие стали, а также никелевые сплавы. Эти материалы обладают высокой стойкостью к коррозии и способны выдерживать экстремальные условия эксплуатации.

Основное требование — исключить условия, при которых возникает сульфидное растрескивание и разрушение оборудования.

Когда требуется соответствие NACE

Стандарт применяется, если парциальное давление H₂S превышает пороговые значения (~0.3 кПа). В таких условиях среда считается «кислой» и требует специальных материалов.

Выбор материалов по NACE MR0175/ISO 15156

Выбор материалов, соответствующих требованиям NACE MR0175/ISO 15156, – сложная задача, требующая глубокого понимания свойств материалов и условий эксплуатации. Стандарт классифицирует материалы по группам в зависимости от их стойкости к коррозии в различных средах. Для каждой группы определены предельные значения парциального давления сероводорода, pH, температуры и других параметров. При выборе материалов необходимо учитывать все эти факторы и проводить соответствующие испытания.

Например, для оборудования, работающего в условиях высокого парциального давления сероводорода, рекомендуется использовать материалы с высокой стойкостью к сульфидному растрескиванию, такие как сплавы на основе никеля или титана.

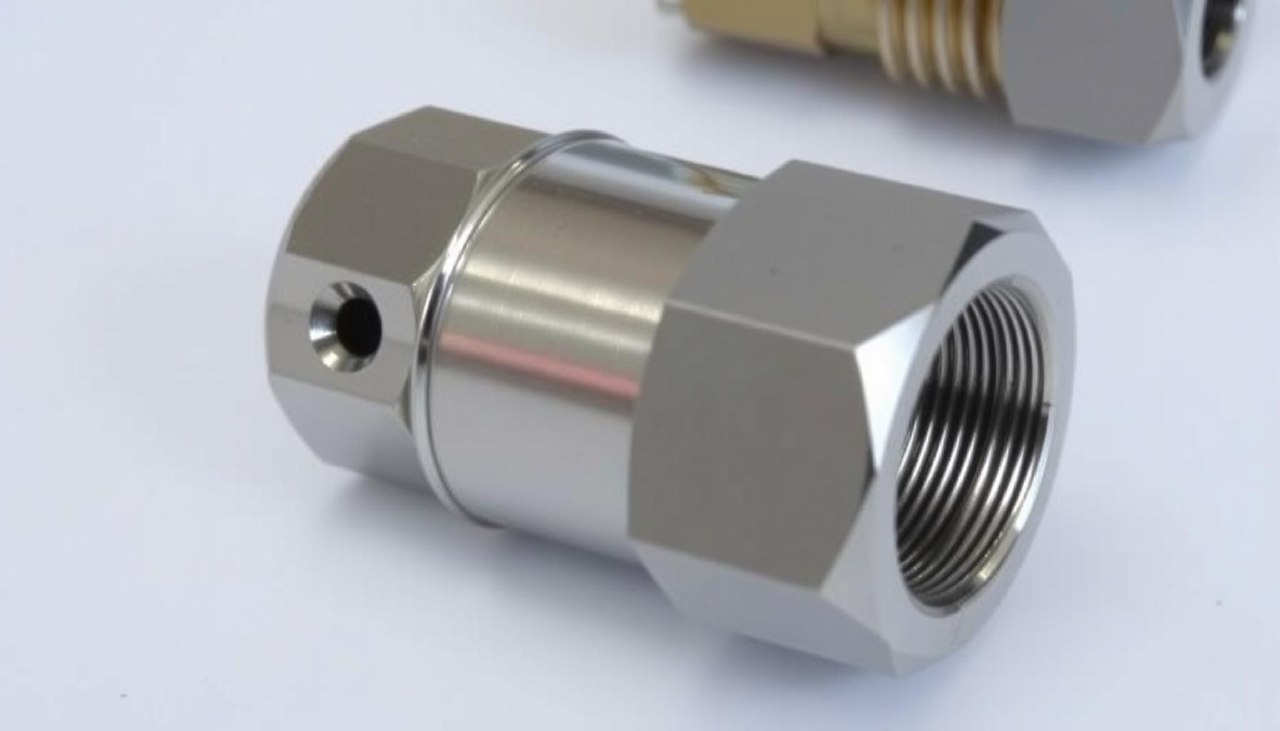

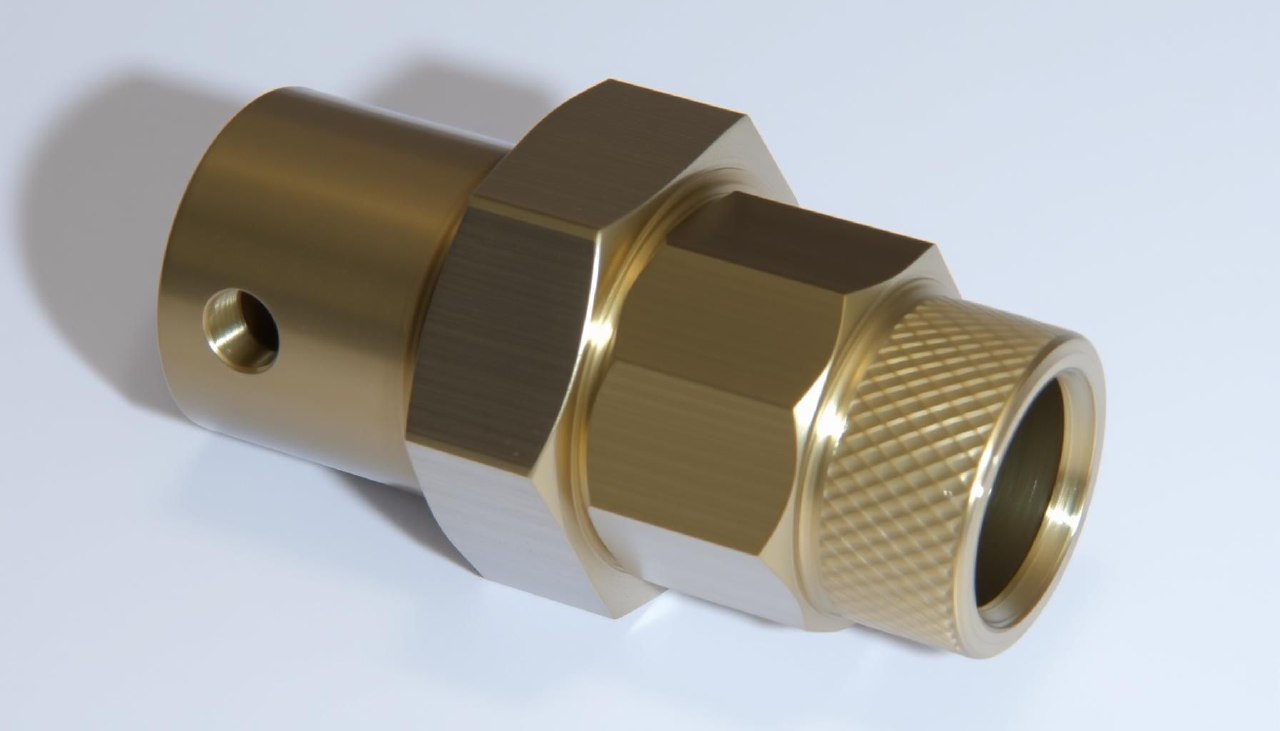

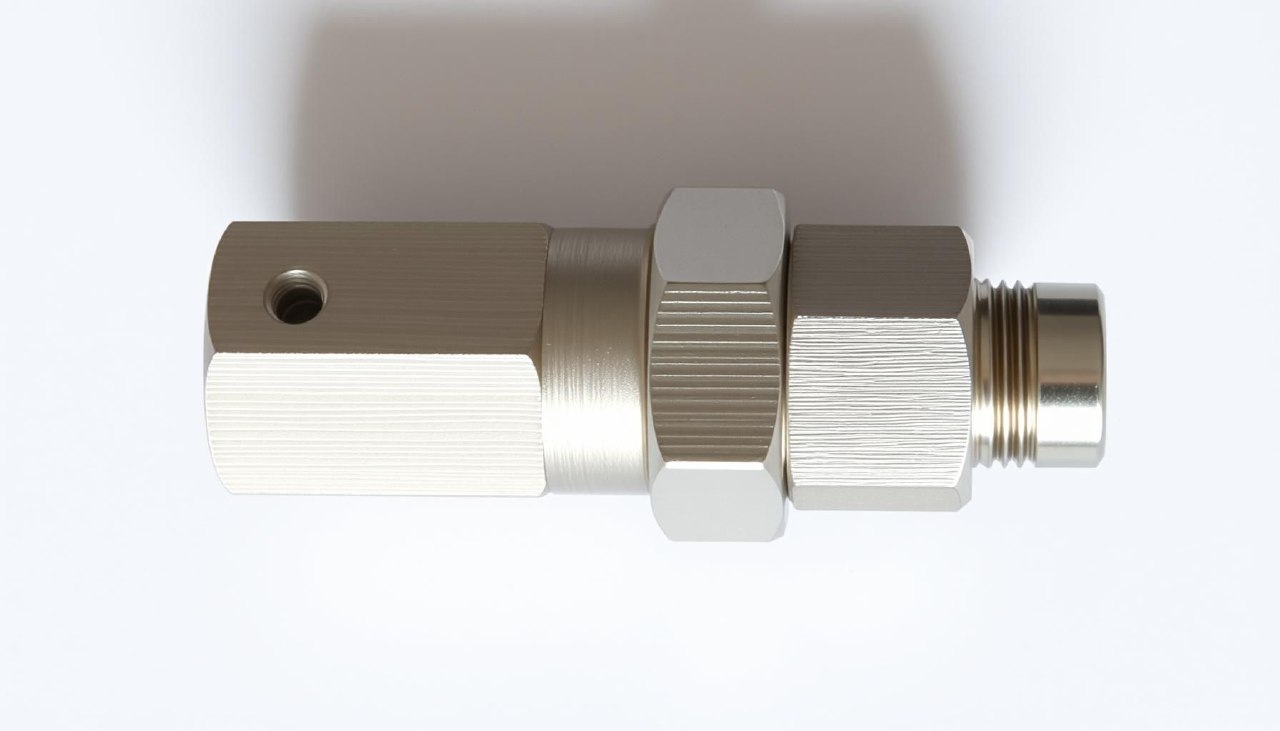

Материалы, применяемые по NACE

Требования к фитингам и соединениям

• Герметичность при высоком давлении
• Соответствие материалу трубопровода
• Отсутствие дефектов сварки
• Контроль твёрдости в зоне шва

Методы контроля коррозии

Помимо выбора материалов, NACE MR0175/ISO 15156 также регламентирует методы контроля коррозии, такие как:

• Ингибиторы коррозии: специальные химические вещества, добавляемые в рабочую среду для снижения скорости коррозии. Ингибиторы коррозии могут быть органическими или неорганическими и выбираются в зависимости от состава рабочей среды и условий эксплуатации.
• Защитные покрытия: нанесение на поверхность металла защитного слоя, предотвращающего контакт с агрессивной средой.
• Катодная защита: электрохимический метод защиты, основанный на создании разности потенциалов между защищаемой конструкцией и окружающей средой. Катодная защита широко используется для защиты подземных трубопроводов и морских платформ от коррозии.

Применение этих методов позволяет дополнительно повысить стойкость оборудования к коррозии и продлить срок его службы. Однако важно помнить, что выбор методов контроля коррозии должен основываться на тщательном анализе условий эксплуатации и свойств материалов.

Важность соблюдения стандарта NACE MR0175/ISO 15156

Соблюдение требований NACE MR0175/ISO 15156 имеет решающее значение для обеспечения безопасности и надежности работы нефтегазового оборудования. Применение материалов, не соответствующих требованиям стандарта, может привести к преждевременной коррозии, разрушению оборудования и аварийным ситуациям. Это может повлечь за собой значительные экономические потери, а также угрожать безопасности персонала и окружающей среде. Поэтому при проектировании, строительстве и эксплуатации нефтегазовых объектов необходимо строго соблюдать требования NACE MR0175/ISO 15156 и проводить регулярный контроль состояния оборудования.

Кроме того, соблюдение стандарта NACE MR0175/ISO 15156 является обязательным условием для получения сертификатов соответствия и допуска оборудования к эксплуатации в большинстве стран мира. Это особенно важно для компаний, работающих на международных рынках, где требования к безопасности и надежности оборудования особенно строги.

Типовые ошибки (нарушения NACE)

• ❌ Использование обычной стали в H₂S среде
• ❌ Превышение твёрдости → риск разрушения
• ❌ Отсутствие термообработки
• ❌ Неправильный выбор фитингов

Связанные стандарты

• ISO 15156 — международный аналог NACE
• ГОСТ 12.2.063-2015 — безопасность газового оборудования
• СП 62.13330.2011 — газораспределительные системы

Практический вывод для инженера

Если система работает с H₂S или при высоком давлении — использование стандартных фитингов недопустимо. Необходим подбор материалов с учётом NACE и реальных условий эксплуатации.

Астоми: ваш надежный партнер в вопросах коррозионной защиты

Компания Астоми предлагает широкий выбор оборудования, соответствующего требованиям NACE MR0175/ISO 15156. Наши специалисты помогут вам подобрать оптимальные материалы и методы защиты от коррозии для ваших конкретных условий эксплуатации. Астоми гарантирует качество и надежность поставляемого оборудования и предоставляет профессиональные консультации по всем вопросам, связанным с коррозионной защитой в нефтегазовой промышленности.

Решения Астоми, соответствующие NACE MR0175
